Alambrado y Diagrama de conexiones

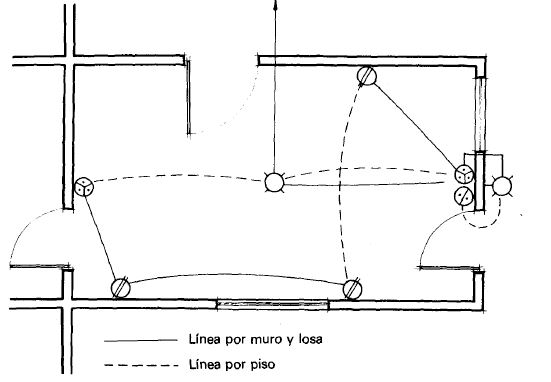

El primer paso en la realización de una instalación eléctrica para un trabajo específico es obtener un diagrama de alambrado y conexiones eléctricas o su elaboración. En casas habitación individuales y en los departamentos de edificios multifamiliares se debe disponer de un conjunto de planos arquitectónicos de construcción, entre los cuales se encuentra el correspondiente a la instalación eléctrica en donde se muestran los elementos de la instalación como son salidas, trayectorias de tubos conduit tableros, elementos particulares, etc, así como las características principales de estos elementos.
